Encoderiai

Encoderiai ir matavimo elementai — Encoderiai

Pramoninio automatikos proceso encoderiai naudojami tiksliam poslinkio, sukamųjų judesių greičio, bei kampinės ar tiesinės padėties nustatymui. Tinkamo modelio pasirinkimas priklauso nuo reikalaujamos skiriamosios gebos, išėjimo signalo tipo ir darbo aplinkos sąlygų.

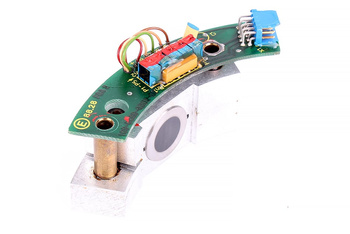

Encoderių tipai ir jų panaudojimas

• Inkrementiniai encoderiai — generuoja impulsus proporcingai judesiui. Po įjungimo reikalinga papildoma elektronika absoliučiai padėčiai nustatyti.
• Absoliutiniai encoderiai — kiekvienai padėčiai priskiria unikalią vertę, todėl galima tiksliai nustatyti padėtį be grįžimo į atskaitos tašką.
• Magnetiniai encoderiai — atsparūs nešvarumams, idealiai tinkami sudėtingoms pramoninėms aplinkoms.
• Optiniai encoderiai — pasižymi didžiausiu matavimo tikslumu, dažniausiai naudojami aukštos skiriamosios gebos taikymuose.

Encoderiai ir matavimo elementai yra esminės sudedamosios dalys servovarikliuose, pramoniniuose robotuose, tiesiniuose pavarų mechanizmuose ir CNC staklėse. Jie užtikrina patikimą grįžtamąjį ryšį valdikliams (PLC) bei dažnio keitikliams (inverteriams).

Renkantis encoderį, svarbu atsižvelgti į apsaugos klasę (IP), sąsajų (pvz., HTL, TTL, SSI) suderinamumą ir mechaninę tvirtinimo konstrukciją — standų veleną, tuščiavidurį veleną ar flanšinį tvirtinimą.

RGB Elektronika internetinėje parduotuvėje siūlomi encoderiai ir matavimo komponentai išsiskiria paprasta integracija į esamas automatikos sistemas. Jie atsparūs vibracijoms, elektromagnetiniams trikdžiams (EMC) ir temperatūros pokyčiams.

Encoderių išėjimo signalų sąsajos

Įdiegiant encoderius į automatikos sistemas, svarbu parinkti tinkamą išėjimo sąsają. Dažniausiai naudojami standartai: TTL ir HTL inkrementiniams encoderiams, bei SSI ir BiSS absoliutiniams encoderiams. Teisingas sąsajos pasirinkimas garantuoja signalo vientisumą, sinchronizaciją ir suderinamumą su judesio valdymo sistemomis bei PLC valdikliais.

TTL ir HTL standartai

TTL (Transistor-Transistor Logic) veikia su 5V įtampa ir naudojamas trumpų kabelių bei jautrių signalų taikymuose. HTL (High Threshold Logic), 10–30V įtampa, pasižymi geresniu triukšmo atsparumu, todėl tinkamas ilgiems kabeliams ir pramonei.

SSI ir BiSS sąsajos

SSI (Synchronous Serial Interface) yra įsitvirtinęs standartas absoliutiniuose encoderiuose su sinchroniniu duomenų perdavimu. BiSS (Bidirectional Serial Synchronous) palaiko didesnį duomenų perdavimo greitį ir funkcionalumus, kaip padėties grįžtamasis ryšys realiuoju laiku ir klaidų aptikimas.

Aplinkos sąlygų reikalavimai

Agresyviose pramoninėse aplinkose būtina naudoti encoderius su aukšta apsaugos klase (IP). Modeliai su IP65–IP67 apsauga atsparūs dulkėms, drėgmei ir vandens srovei. Taip pat galimi sutvirtinti variantai su pramoniniais guoliais ir sustiprintu korpusu, skirti aukštoms temperatūroms ir stiprioms vibracijoms.

Mechaninio tvirtinimo galimybės

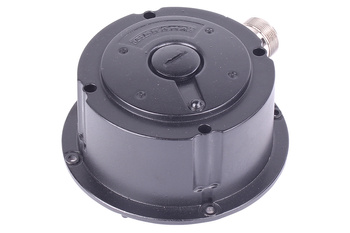

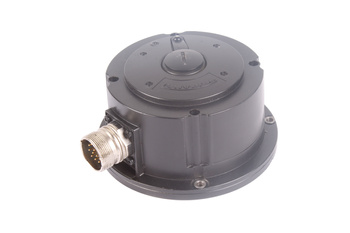

Encoderio mechaninė konstrukcija turi atitikti montavimo poreikius. Populiariausi tipai:

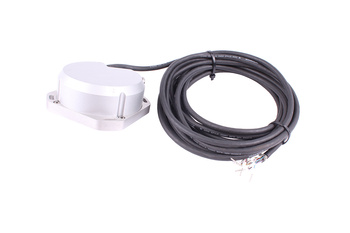

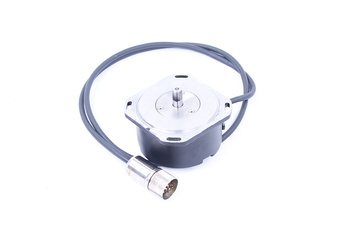

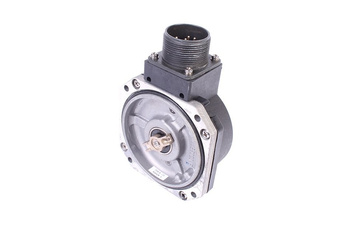

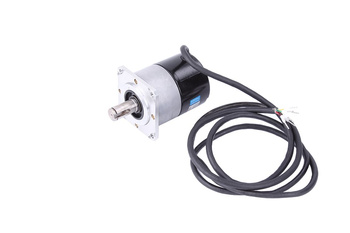

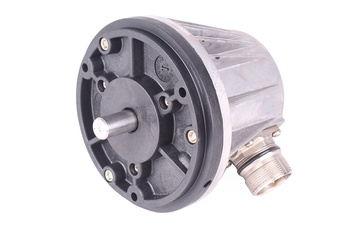

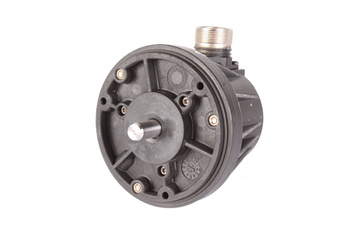

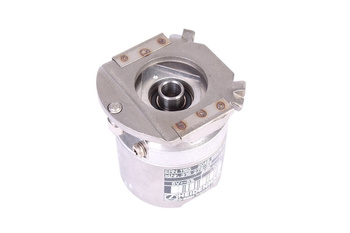

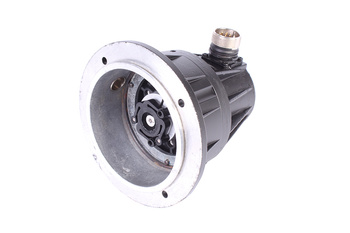

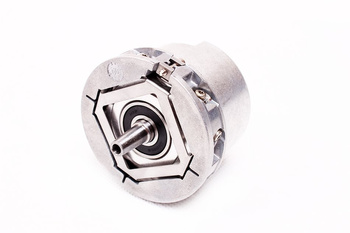

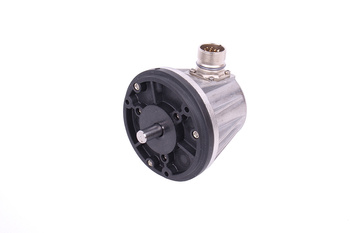

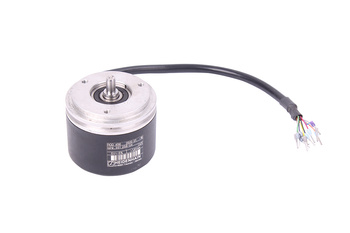

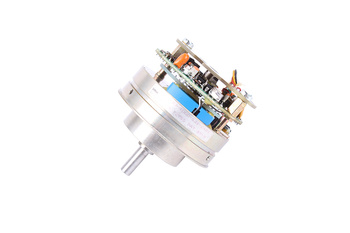

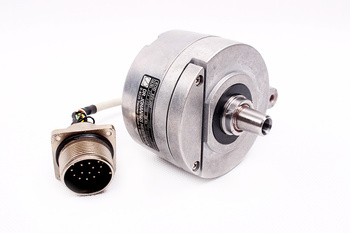

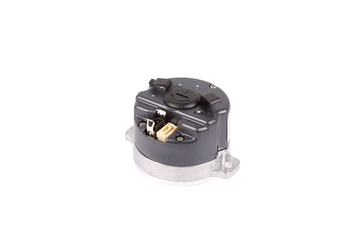

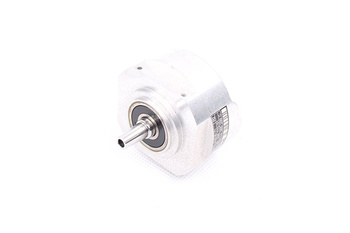

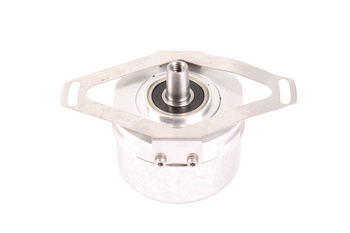

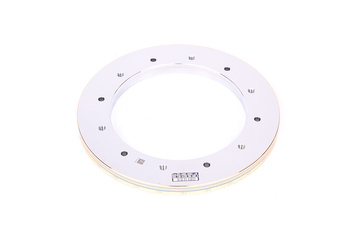

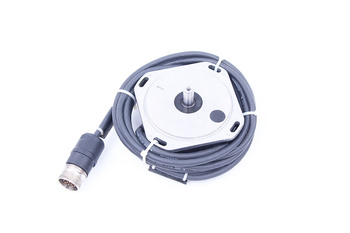

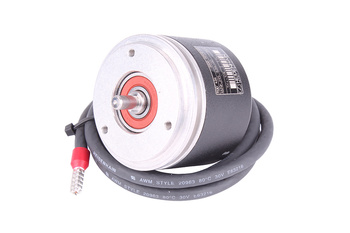

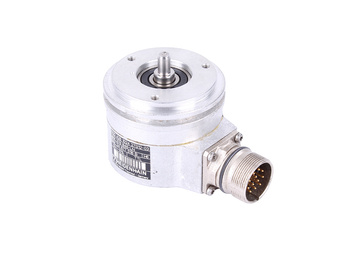

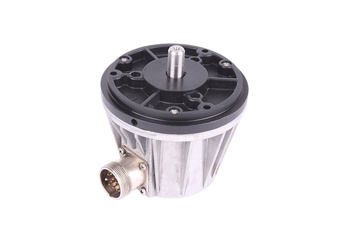

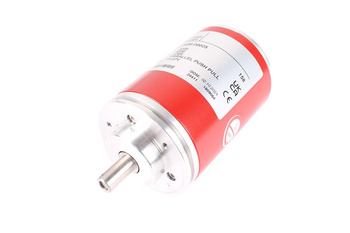

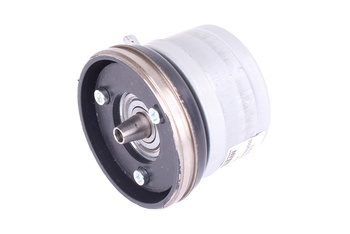

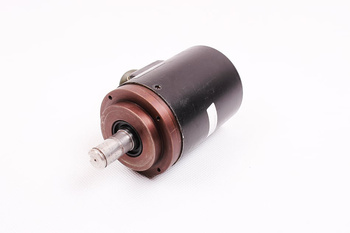

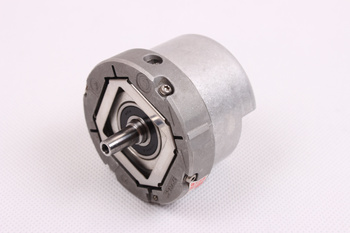

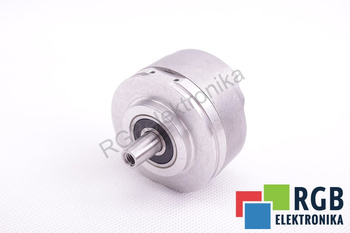

• Encoderiai su standžiu velenu – tvirtinami tiesiogiai prie sukamųjų ašių.

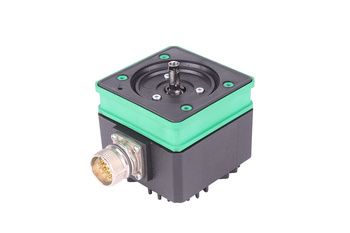

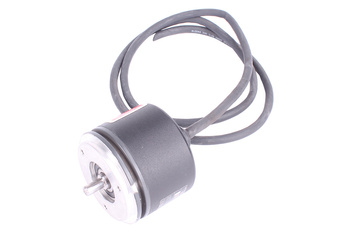

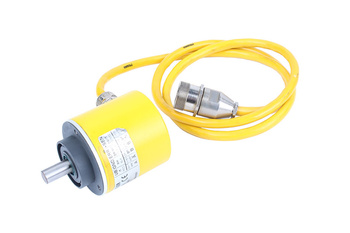

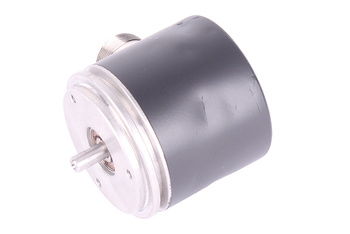

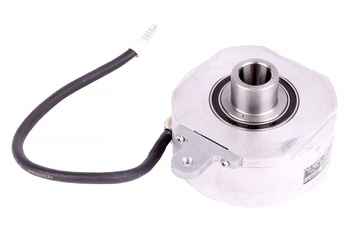

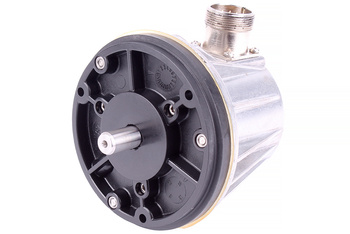

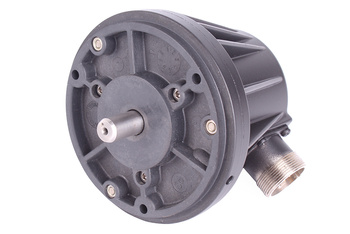

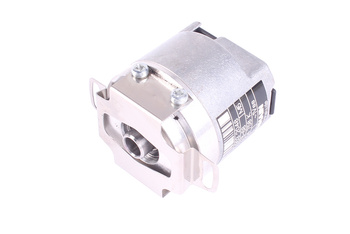

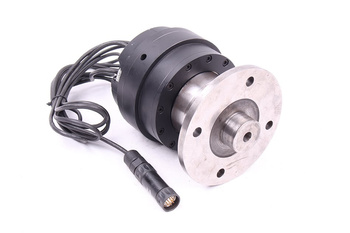

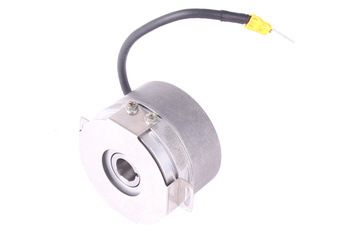

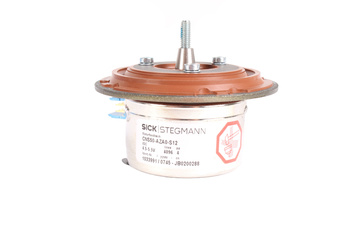

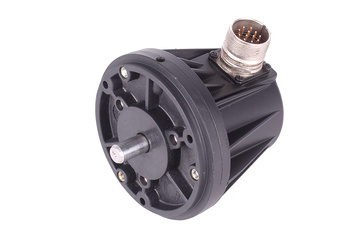

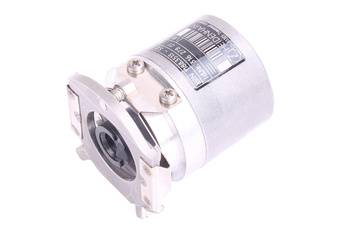

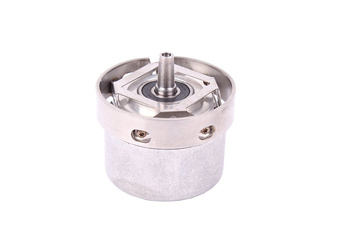

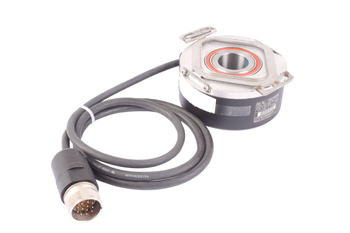

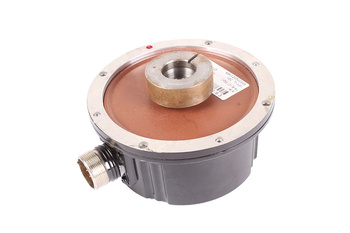

• Encoderiai su tuščiaviduriu velenu – palengvina montavimą ir sumažina ašių išlygiavimo klaidas.

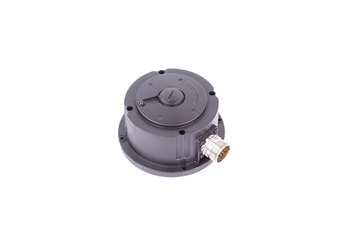

• Encoderiai su sinchroniniu ar spaudžiamuoju flanšu – užtikrina stabilų ir saugų montavimą reikliose pramonės aplikacijose.

Teisingai pasirinktas montavimo tipas sumažina vibracijų poveikį ir užtikrina stabilius matavimo rezultatus net esant dideliam greičiui ar apkrovai.
